In the working process, the material enters the classification flow field from the lower part of the classifier, is dispersed under the action of updraft, and then enters the cage turbine rotor with the air flow. The coarse particles are thrown out along the wall under the action of centrifugal force, and are dispersed again by the secondary wind during the falling process, and discharged from the coarse material outlet after secondary panning.
The qualified fine powder is discharged from the fine powder outlet through the turbine rotor and enters the secondary classifier. The coarse material is discharged through the coarse material outlet through the above process. The qualified fine powder is discharged from the fine powder outlet and collected by the cyclone. The material that cannot be collected by the cyclone collector is collected by the electric pulse bag dust collector. By adjusting the turbine speed and matching the right amount of secondary air, products of different fineness can be obtained.

AF Series Single Rotor Flow Classifier Process Diagram

1. Feeding system 2. First-level classifier 3. Two-stage classifier 4. Three-stage classifier 5. Cyclone collector 6. Dust collector 7. Induced draft fan

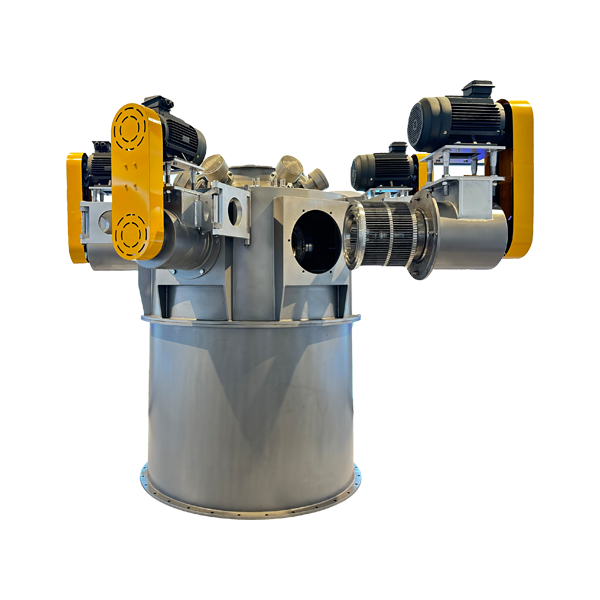

AF Series Multi-rotor Flow Classifier Process Diagram

1. Feeding system Ste 2.Promot 3. Silo 4. Multi-head classifier 5. Dust collector 6. Ball mill 7. Induced draft fan
